主题内容与适用范围：

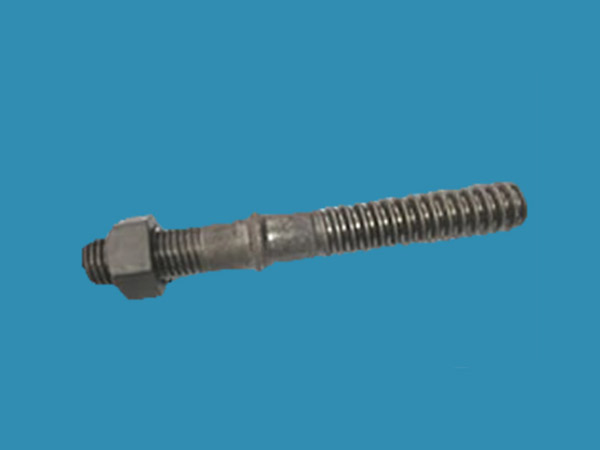

　　本标准规定了螺旋道钉的型式尺寸、技术要求、检查及试验方法、验收规则、包装与标志。

　　本标准适用于70型扣板式扣件和弹条Ⅰ型扣件的螺旋道钉。

　　型式尺寸：

　　螺旋道钉的型式尺寸应符合本标准的规定。

　　技术要求

　　1.螺旋道钉的材料为Q235-A钢，技术要求应符合GB700的规定。

　　2.螺旋道钉上部螺纹为M24　，基本尺寸应符合GB196的规定，螺纹公差按GB197中规定的8g制造。

　　3.螺旋道钉下部螺纹为特M25.6×6—d24.0/25.6螺纹，牙高为3.25—00.25mm。

　　4.螺旋道钉末端按GB2的规定制造。

　　5.螺旋道钉圆台表面的锻造爆裂裂缝不允许延伸到杆身。

　　6.螺旋道钉上部螺纹不允许有妨碍螺纹量规自由旋入的碰伤和毛刺，不允许有影响使用的双牙尖、划痕和丝扣不完整。

　　7.螺旋道钉下部螺纹应牙形整齐，丝扣完整，不允许有劈裂痕迹。

　　8.螺旋道钉表面不允许有影响使用的凹痕、毛刺、飞边、烧伤和氧化皮。

　　9.螺旋道钉应进行实物拉力试验，当荷载为130kN时，螺旋道钉不得拉断。
